آداپتور پروگرام باکس ATF ورژن ۳

ویژگی های منحصر به فرد ATF-V3:
دارای مقاومتهای PULL-UP قوی برای eMMC CMD (آبی) و DATA (سبز) در حالت روشن. این ویژگی بسیار کاربردی برای گوشیها  است که به اتصال برق VccQ و Vcc نیاز دارند (سامسونگ ، HTC و غیره)
در حالت خاموش مقاومتهای PULL-UP استفاده نمی شوند. این کار معمولاً برای گوشیهای نوکیا لومیا استفاده می شود که نیازی به اتصال VccQ و Vcc برای یک اتصال پایدار ندارند ، سوئیچ را روی "روشن" قرار دهید و مطمئن شوید که برق مورد نیاز را به خطوط VccQ و Vcc وصل شده است.

بیشتر کارتهای Micro SD جدید و قدیمی با 3.3v Vcc سازگار هستند
1.8v - با استفاده از این گزینه در آینده کارتهای Micro SD  نیز پشتیبانی می شوند

فقط برای eMMC استفاده کنید:
NC - CLOCK Secondary برای ارتباط eMMC استفاده نمیشود
CLK2 - CLOCK Secondary برای اتصال eMMC استفاده مشود

* وقتی از آداپتور برای اتصال NON-EMMC مانند کارت های JTAG یا Micro SD استفاده می کنید ، مطمئن شوید که سوئیچ DIP در موقعیت "NC" تنظیم شده است.
"CLK2" برای بیشتر تراشه های eMMC مورد نیاز نیست ، اما تنظیم سوئیچ DIP روی "CLK2" به شما یک سیگنال CLK (قرمز) قوی تر برای ارتباط بهتربا eMMC می دهد.

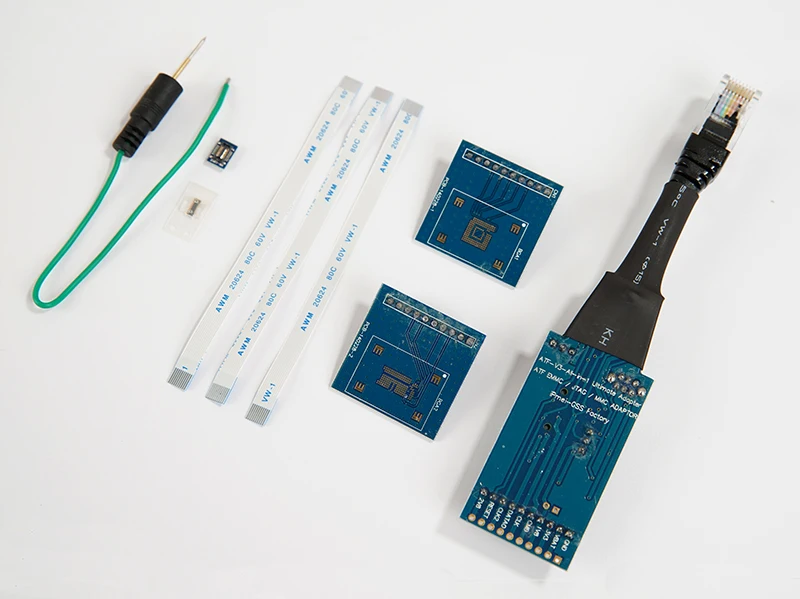

محتوای بسته بندی:
آداپتور ATF نسخه 3 آداپتور.
کابل FPC  دو قطهه.
اتصال دهنده Lumia 510/610 دو قطعه.
Molex برای Lumia 610/510  یک قطعه.
Testpoint Finder Probe Wire - 1 .
سیم مس 0.1 میلی متر - 1 قطعه.
کیت همراه - 1 مجموعه.

ATF 5 In 1-7 ATF 5 In 1-8 ATF 5 In 1-9
